特征

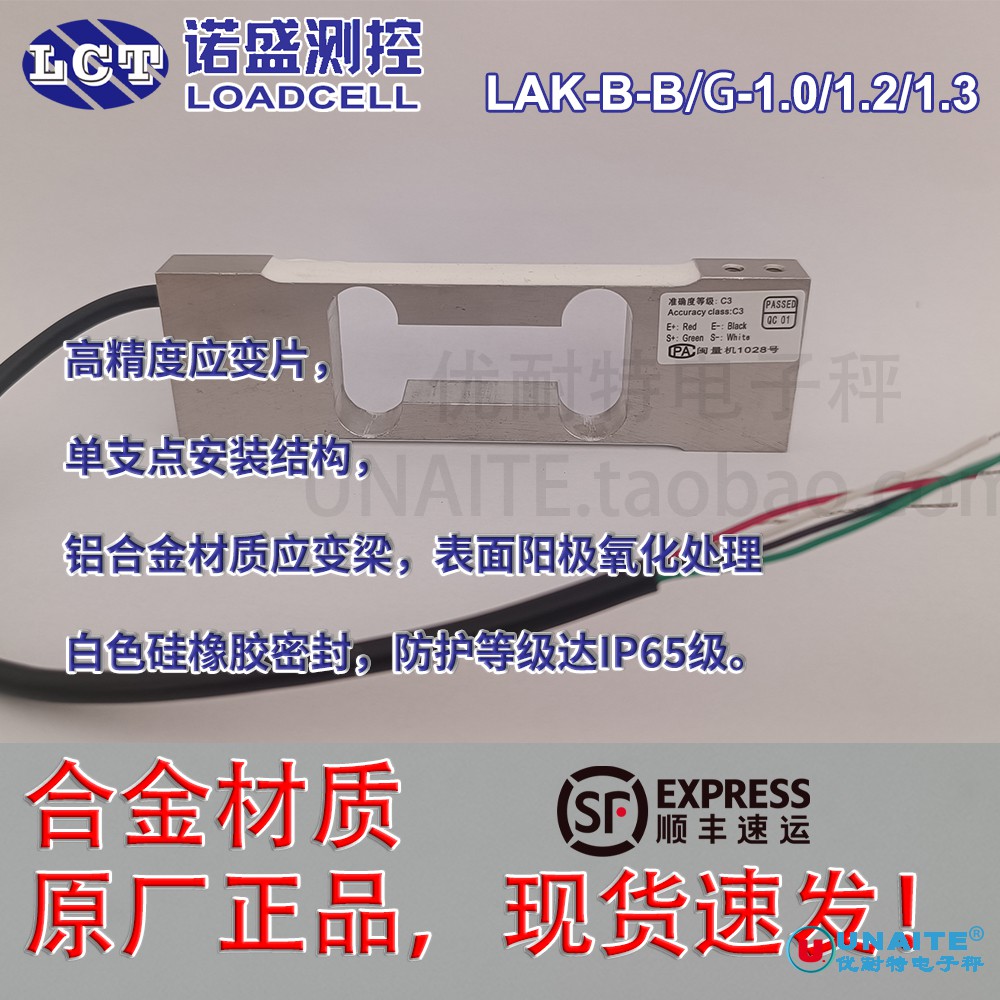

• 平行弯曲梁

• 精度：0.03%R.O.

• 外形尺寸：长110mmx宽10mmx高33mm

• 建议秤台尺寸：150*150MM

• 铝合金结构，表面阳极氧化处理

• 环境保护等级：IP65

应用

• 电子天平

• 计数秤

• 计重秤

• 零售秤

• 珠宝秤

描述

• LCT 单点称重传感器的设计，使其出色的机械和测量性能可在广泛的应用中得到优化。单点式称重传感器也称为平台式称重传感器。

• LCT 单点称重传感器/平台式称重传感器的优势：

• 由于在工厂进行了偏心负载补偿（根据 OIML R60），安装速度快，并且只需一个单元就足以构建一个秤。

• LAK-B 型称重传感器专为这种“单点”类型而设计，由符合航空标准的铝合金制成。LAK-B 称重传感器可用于测量 0.3kg 至 1.5kg 的载荷，测量精度为 0.03% R.O.（ R.O.=额定输出）。

• LAK-B 称重传感器主要用于电子天平、计数秤、珠宝秤和零售秤。

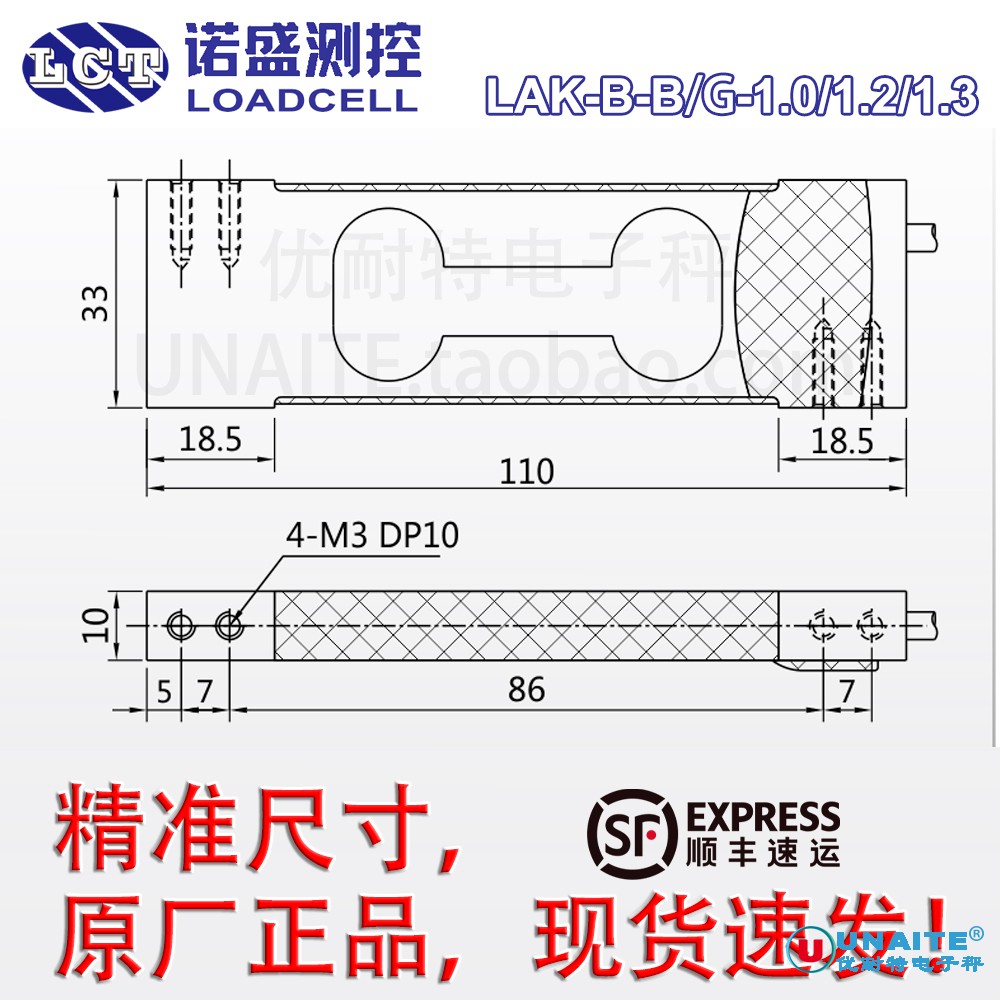

• 尺寸：长110*高33*宽10mm，出线长度足24cm。


单支点称重传感器 Single point load cells                                                                LAK-B-B/G-1.0/1.2/1.3
参数	值	参数	值
额定量程 Rated Capacity（缩写R.C.）	300g、600g、1kg、1.5Kg	推荐激励电压 Excitation Recommended	5~12VDC

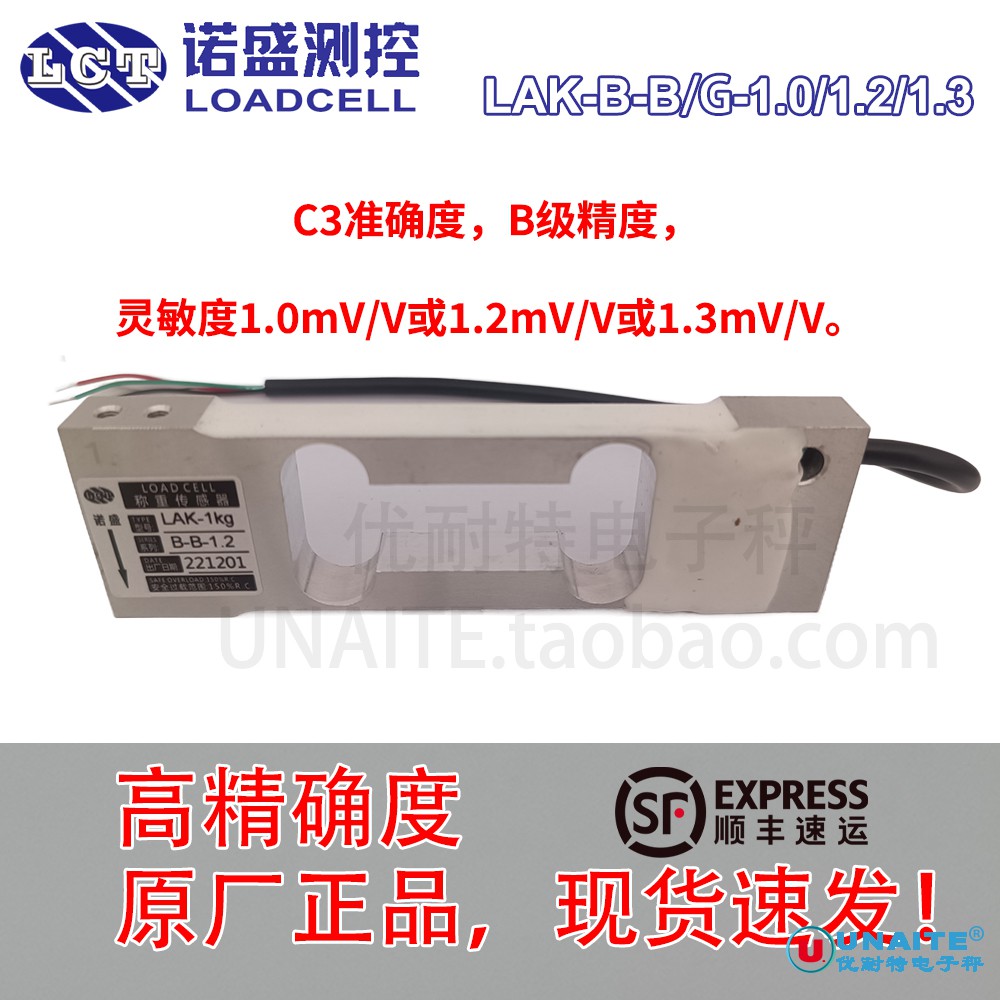

精度等级(准确度等级) Accuracy Class	B（C3）*	最大激励电压 Excitation Maximum	18VDC
额定输出 Rated Output（缩写R.O.）	1.0/1.2/1.3±10%mV/V	工作温度范围 Operating Temp.Range	-20~60℃
零点输出 Zero Balance	±5%R.O.	安全过载范围 Safe Overload	150%R.C.
输入电阻 Input Resistance	405±10Ω	极限过载范围 Ultimate Overload	200%R.C.
输出电阻 Output Resistance	350±3Ω	绝缘电阻 Insulation Resistance	≥2000MΩ（50VDV）
非线性误差 Linearity Error	±0.02%R.O.	电缆线长度 Cable Length	Φ4mm✖0.24m
重复性误差 Repeatability Error	±0.015%R.O.	防护等级 Protection Class	IP65
滞后误差 Hysteresis Err	±0.015%R.O.	推荐秤盘尺寸 Rec.platform size	150mm✖150mm
2分钟蠕变 Creep in 2 Min.	±0.015%R.O.	接线图 Wiring code（四芯屏蔽电缆线 4-Wire Shielded Cable）：
30分钟蠕变 Creep in 30 Min.	±0.03%R.O.
输出温度影响 Temp.Effect on Output	±0.03%R.O./10℃
零点温度影响 Temp.Effect on Zero	±0.03%R.O./10℃
温度补偿范围 Compensated Temp.Range	-10~40℃
*可提供G、K精度等级产品，订货时说明。Class G&K products can be provided,ordering instructions. 外形尺寸和技术参数可能修改，均需最终确认。Dimension&Specification will be change,please certified final.
