特征
平行弯曲梁
精度：0.03%R.O.
外形尺寸：长150mmx宽38mmx高22mm
建议秤台尺寸：400*400MM

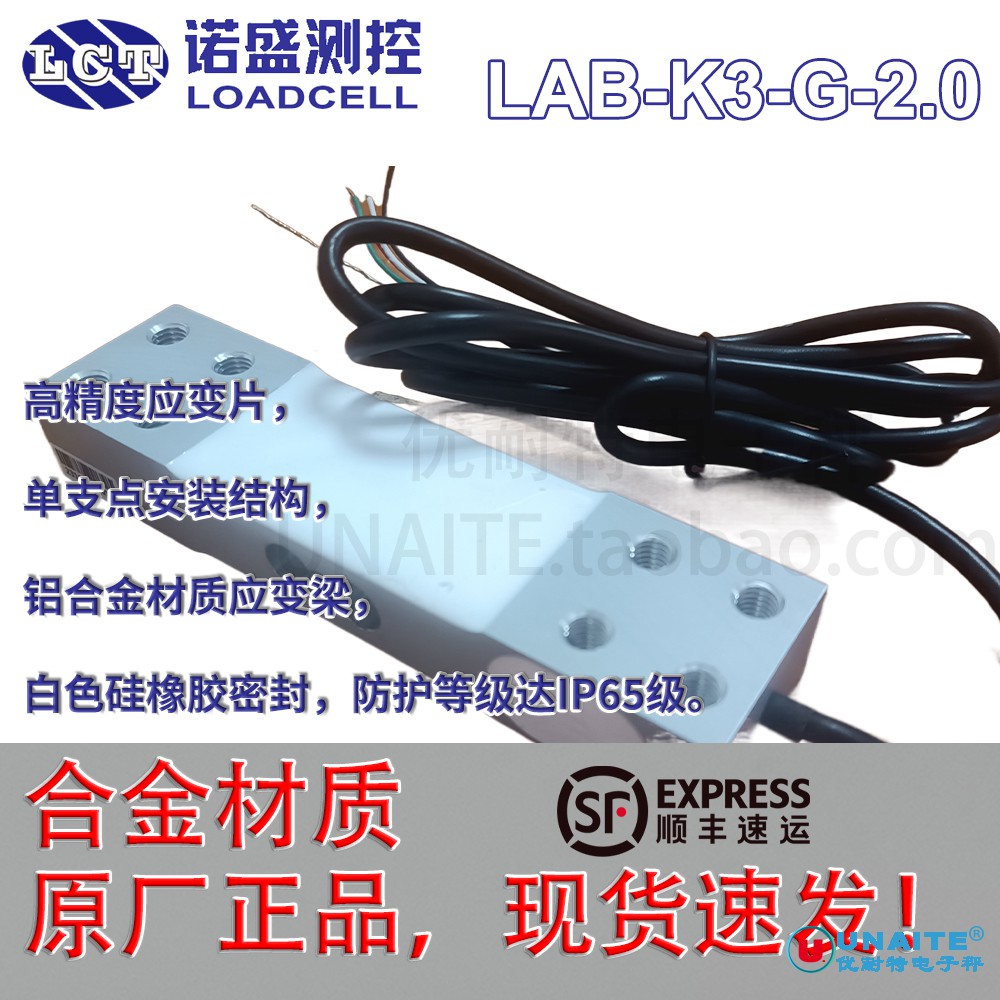

铝合金结构，表面阳极氧化处理
环境保护等级：IP65
应用
电子台秤
计数秤
重力柜
垃圾回收箱
描述
LCT 单点称重传感器的设计，使其出色的机械和测量性能可在广泛的应用中得到优化。单点式称重传感器也称为平台式称重传感器。
LCT 单点称重传感器/平台式称重传感器的优势：
由于在工厂进行了偏心负载补偿（根据 OIML R60），安装速度快，并且只需一个单元就足以构建一个秤。

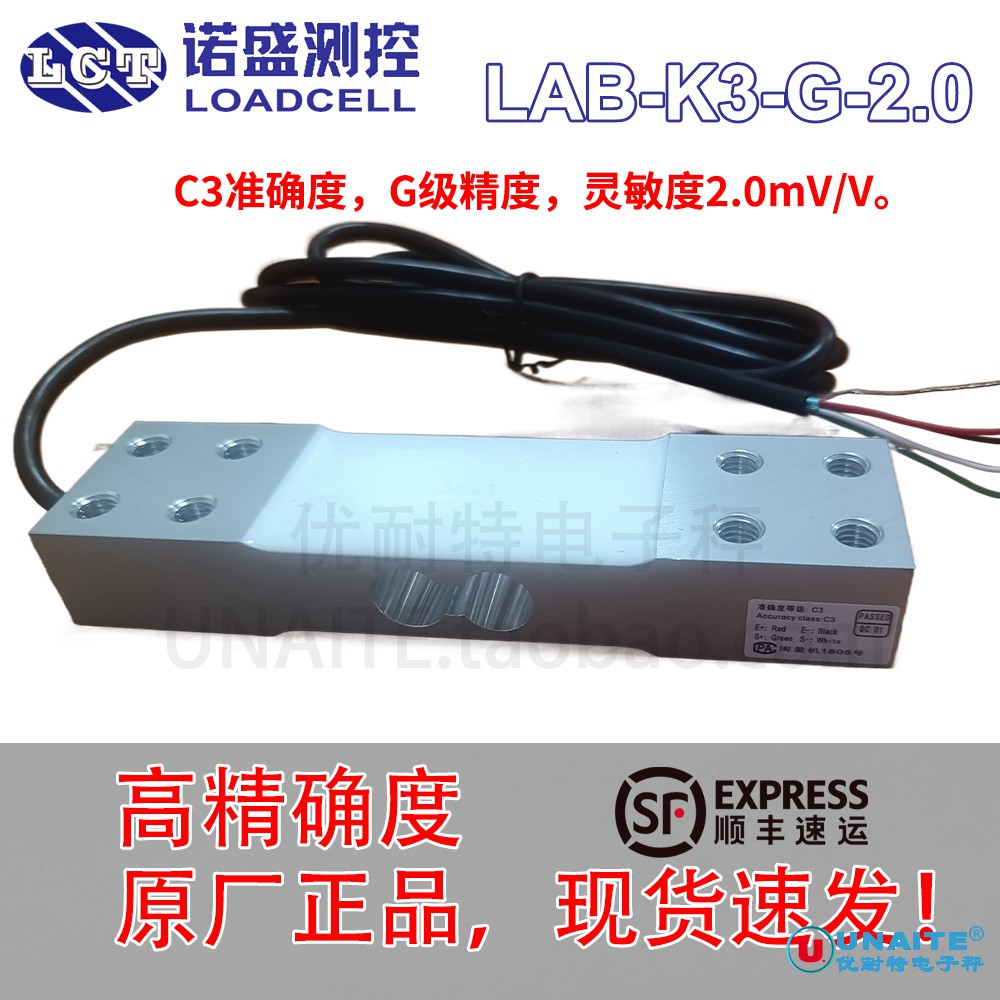

LAB-K 型称重传感器专为这种“单点”类型而设计，由符合航空标准的铝合金制成。LAB-K 称重传感器可用于测量 60kg 至 200kg 的载荷，测量精度为 0.03% R.O.（ R.O.=额定输出）。
LAB-K 称重传感器主要用于电子台秤、计数秤、重力柜、垃圾回收箱。

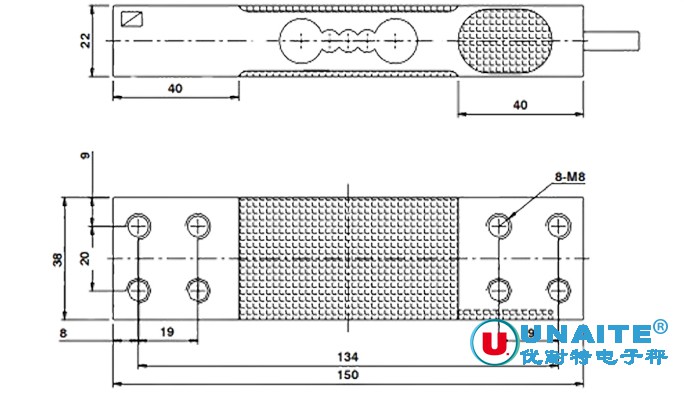

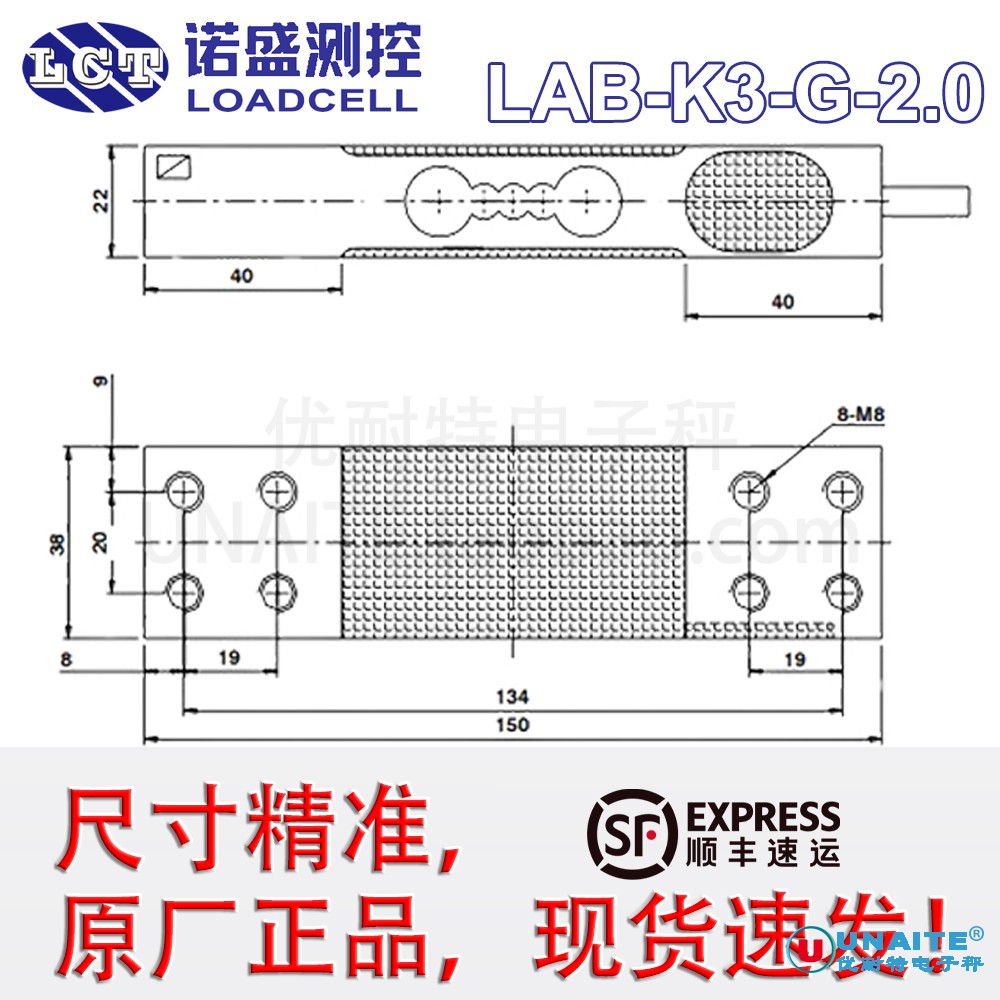

尺寸：长150*高22*宽38mm，出线长度足150cm。
单支点称重传感器 Single point load cells LAB-K3-G-2.0 | |||
参数 | 值 | 参数 | 值 |
额定量程 Rated Capacity（缩写R.C.） | 60Kg、100Kg、200Kg | 推荐激励电压 Excitation Recommended | 5~12VDC |
精度等级(准确度等级) Accuracy Class | G*（OIML R60 C3） | 最大激励电压 Excitation Maximum | 18VDC |
额定输出 Rated Output（缩写R.O.） | 2.0±10%mV/V | 工作温度范围 Operating Temp.Range | -20~60℃ |
零点输出 Zero Balance | ±5%R.O. | 安全过载范围 Safe Overload | 150%R.C. |
输入电阻 Input Resistance | 405±10Ω | 极限过载范围 Ultimate Overload | 200%R.C. |
输出电阻 Output Resistance | 350±3Ω | 绝缘电阻 Insulation Resistance | ≥5000MΩ（50VDV） |
非线性误差 Linearity Error | ±0.015%R.O. | 电缆线长度 Cable Length | Φ4mm✖1.5m |
重复性误差 Repeatability Error | ±0.015%R.O. | 防护等级 Protection Class | IP65 |
滞后误差 Hysteresis Err | ±0.015%R.O. | 推荐秤盘尺寸 Rec.platform size | 400mm✖400mm |
2分钟蠕变 Creep in 2 Min. | ±0.03%R.O. | ||

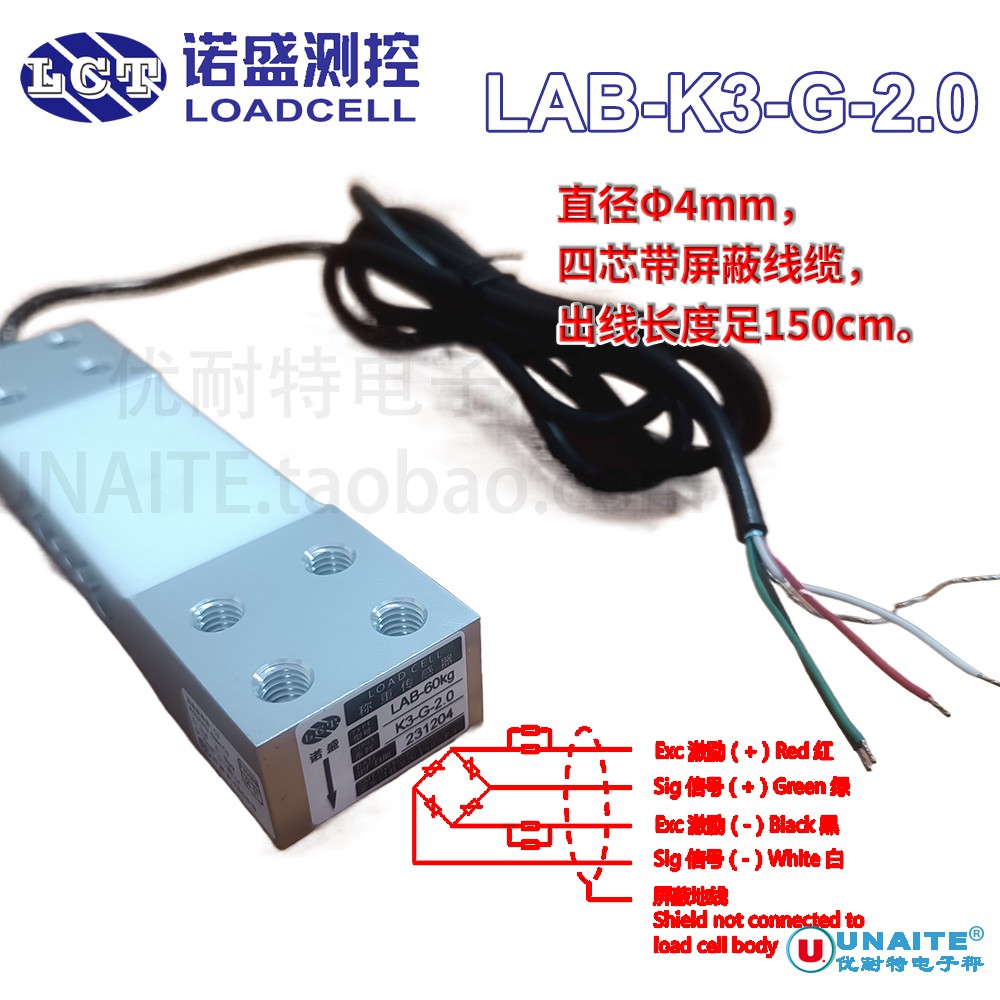

30分钟蠕变 Creep in 30 Min. | ±0.03%R.O. | 接线图 Wiring code（四芯屏蔽电缆线 4-Wire Shielded Cable）： | |
输出温度影响 Temp.Effect on Output | ±0.03%R.O./10℃ | ||
零点温度影响 Temp.Effect on Zero | ±0.05%R.O./10℃ | ||
温度补偿范围 Compensated Temp.Range | -10~40℃ | ||
*可提供G、K精度等级产品，订货时说明。Class G&K products can be provided,ordering instructions. 外形尺寸和技术参数可能修改，均需最终确认。Dimension&Specification will be change,please certified final. | |||
| |||
