诺盛LAC-A2-B-2.0单支点平行梁铝合金称重传感器,主要用于电子天平、计数秤、零售秤、珠宝秤、厨房秤。
常规量程为3kg,可定制1.5Kg、2Kg、5Kg、6Kg,最小起订量60支,货期40个工作日,B级精度,C3准确度。

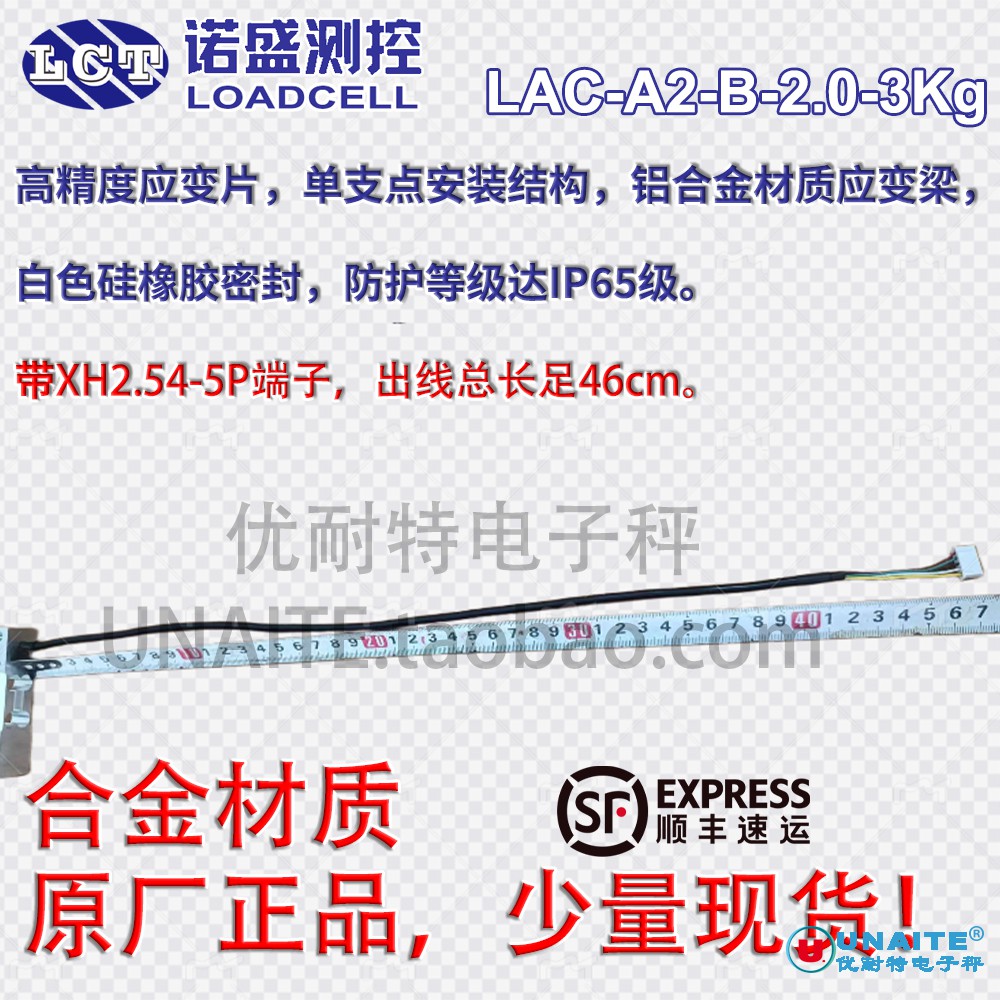

标准线长46cm(含XH2.54-5Pin插拔端子),直径Φ4.0mm,四线带屏蔽,红线为激励正E+、黑线为激励负E-、绿线为信号正S+、白线为信号负S-,黄色热缩管为屏蔽线。
铝合金应变梁结构,白色硅胶密封,密封等级IP65。
推荐激励电压5-12VDC。

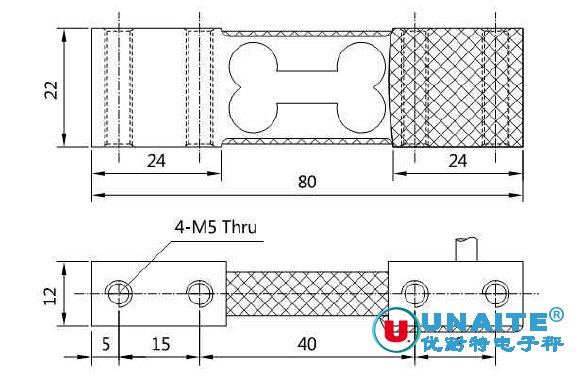

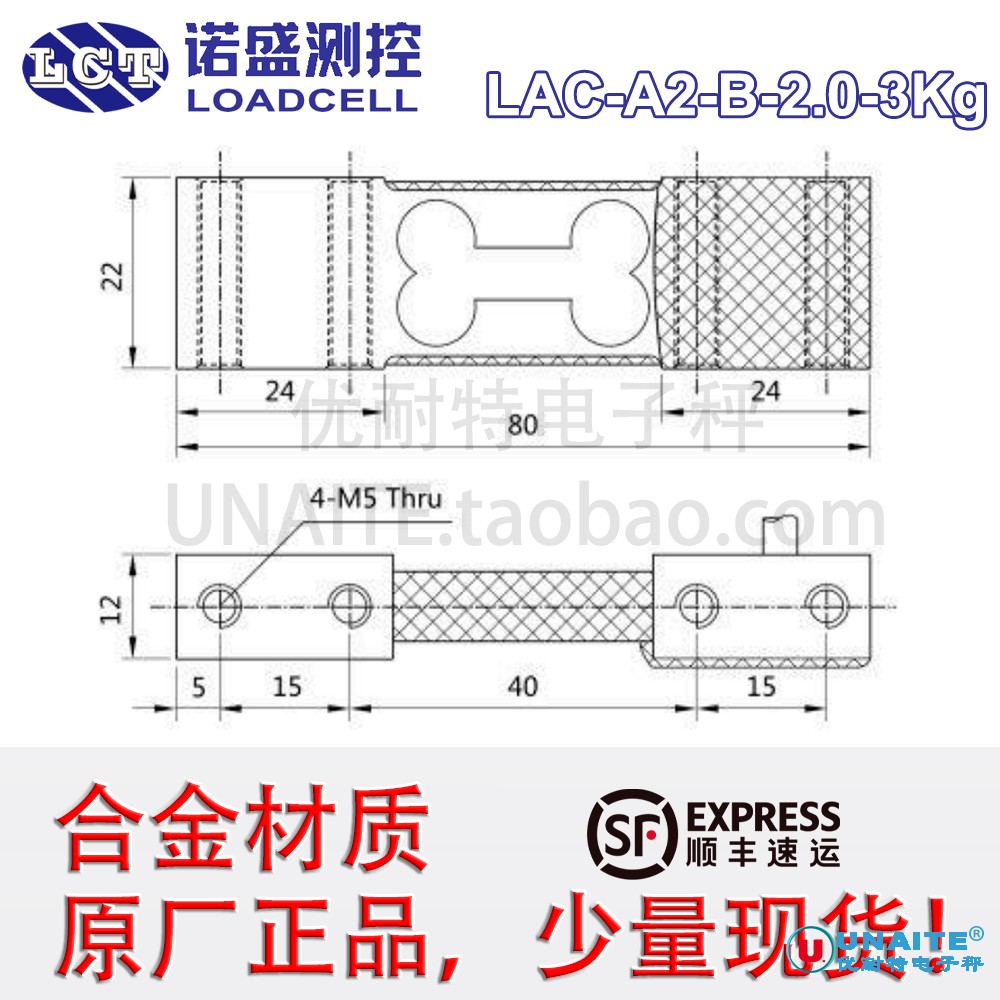

尺寸:长80*高22*宽12mm。
单支点称重传感器 Single point load cells LAC-A2-B-2.0 | |||
参数 | 值 | 参数 | 值 |
额定量程 Rated Capacity(缩写R.C.) | 3(kg) | 推荐激励电压 Excitation Recommended | 5~12VDC |
精度等级(准确度等级) Accuracy Class | B(C3) | 最大激励电压 Excitation Maximum | 18VDC |
额定输出 Rated Output(缩写R.O.) | 2.0±10%mV/V | 工作温度范围 Operating Temp.Range | -20~60℃ |
零点输出 Zero Balance | ±5%R.O. | 安全过载范围 Safe Overload | 150%R.C. |
输入电阻 Input Resistance | 1130±20Ω | 极限过载范围 Ultimate Overload | 200%R.C. |
输出电阻 Output Resistance | 1000±10Ω | 绝缘电阻 Insulation Resistance | ≥2000MΩ(50VDV) |
非线性误差 Linearity Error | ±0.02%R.O. | 电缆线长度 Cable Length | Φ4mm✖0.46m(含XH2.54-5Pin端子)* |
重复性误差 Repeatability Error | ±0.015%R.O. | 防护等级 Protection Class | IP65 |
滞后误差 Hysteresis Err | ±0.015%R.O. | 推荐秤盘尺寸 Rec.platform size | 150mm✖150mm |
2分钟蠕变 Creep in 2 Min. | ±0.015%R.O. | 接线图 Wiring code(四芯屏蔽电缆线 4-Wire Shielded Cable): | |
30分钟蠕变 Creep in 30 Min. | ±0.03%R.O. | ||
输出温度影响 Temp.Effect on Output | ±0.05%R.O./10℃ | ||
零点温度影响 Temp.Effect on Zero | ±2%R.O./10℃ | ||
温度补偿范围 Compensated Temp.Range | -10~40℃ | ||
*出线电缆长度可定制,订货时说明。The length of cable can be customized ordering instruction. 外形尺寸和技术参数可能修改,均需最终确认。Dimension&Specification will be change,please certified final. (可定制1.5Kg、2Kg、5Kg、6Kg,最小起订量60支,货期40个工作日。) | |||
