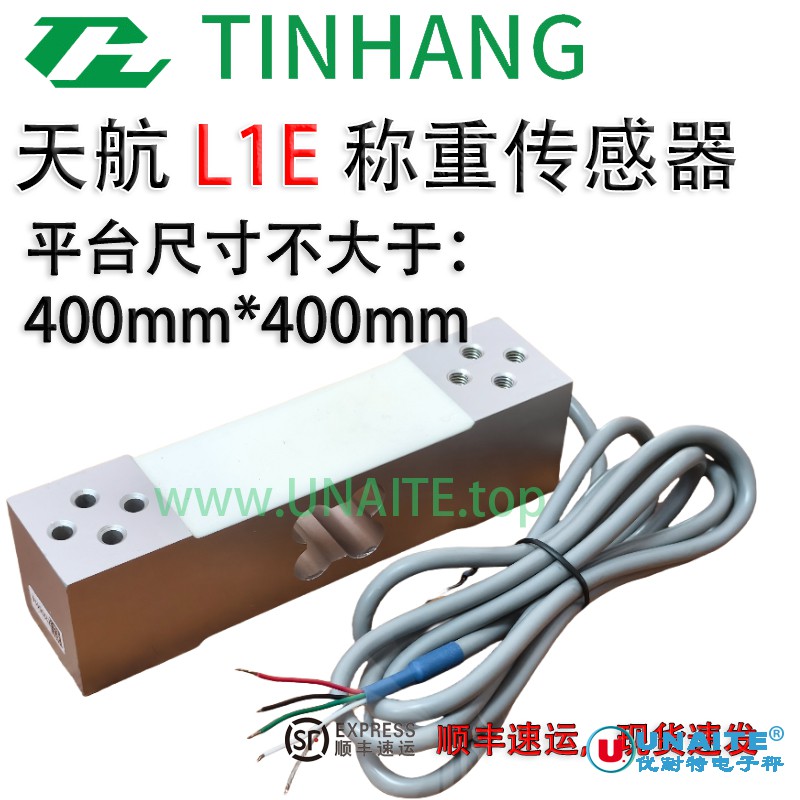

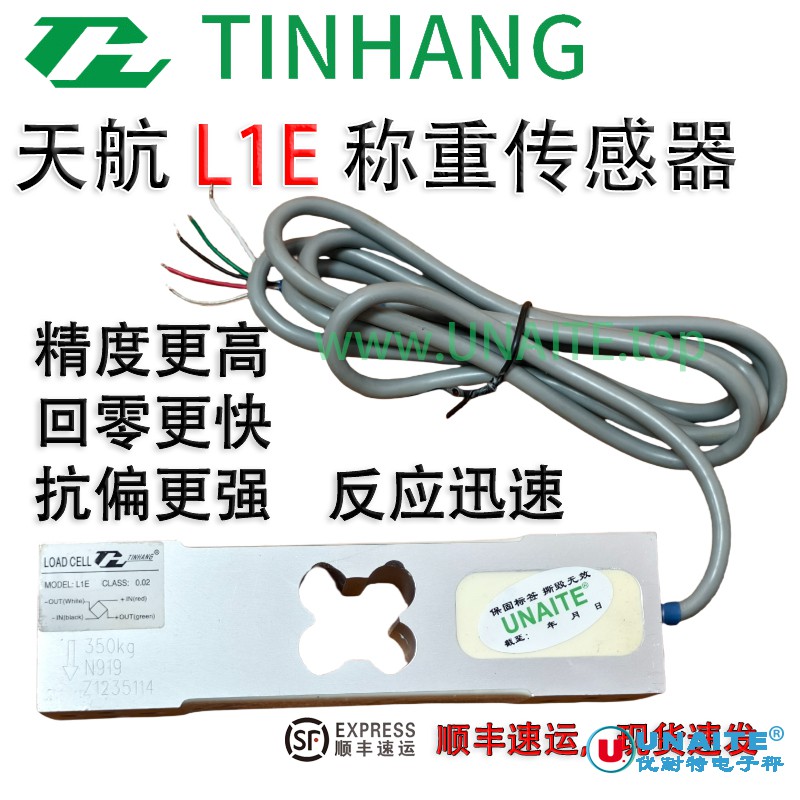

TINHANG天航L1E-0.02单支点平行梁高精度计数秤/台秤称重传感器，3万精度，主要用于台秤。
常规量程有50/60kg、100kg、200kg、350kg，0.02级精度，C3准确度。
标准线长165cm，直径Φ5.0mm，四线带屏蔽，红线为激励正E+、黑线为激励负E-、绿线为信号正S+、白线为信号负S-。
铝合金材质应变梁结构，阳极表面处理，白色硅胶密封，密封等级IP65。
推荐激励电压5-10VDC。
推荐秤盘尺寸 Rec.platform size：400mm✖400mm。
单支点称重传感器 Single point load cells Model： L1E-0.02 | |||
参数 | 值 | 参数 | 值 |
额定量程 Rated Capacity（缩写R.C.） | 50/60，100，200，350（kg） | 工作温度范围 Operating Temp.Range | -20~60℃ |
满量程输出Full Scale Output（FS） | 2.0±0.2mV/V | 推荐激励Excitation Recommended | 5-12VDC |
非线性Non-linearity | 0.02%FS | 最大激励Excitation Maximum | 15VDC |
滞后性Hysteresis | 0.02%FS | 安全过载范围 Safe Overload | 120%FS |
30分钟蠕变 Creep In 30 Min. | 0.02%FS | 极限过载范围 Ultimate Overload | 150% FS |
综合误差Combined Error | 0.02%FS | 防护等级 Protection Class | IP65 |
输出灵敏度Output sensitivity（=FS） | 2.0±0.2mV/V | 电缆线长度 Cable Length | Φ5mm✖1.65m |
输入阻抗Input Resistance | 408±6Ω | 推荐秤盘尺寸 Rec.platform size | 400mm✖400mm |
输出阻抗Output Resistance | 350±3Ω | 接线图 Wiring code（四芯屏蔽电缆线 4-Wire Shielded Cable）：
| |
绝缘电阻 Insulation Resistance | ≥5000MΩ（50VDV） | ||
零点输出 Zero Balance | ＜2.0%FS | ||
零点温度影响 Temperature Effect On Zero | ＜0.02%R.O./10℃ | ||
零点灵敏度影响Temperature Effect On Sensitivity | ＜0.02%R.O./10℃ | ||
温度补偿范围 Compensated Temp.Range | -10~40℃ | ||
*出线电缆长度可定制，订货时说明。The length of cable can be customized ordering instruction. 外形尺寸和技术参数可能修改，均需最终确认。Dimension&Specification will be change,please certified final. | |||
